Stockage efficace du gaz : Réservoir double membrane
La conception robuste et l’interaction éprouvée des différents composants garantissent la plus grande efficacité et le succès de votre installation.
Stockage de gaz à double membrane
Les réservoirs de gaz AGROTEL sont conçus pour des pressions de service élevées et répondent aux exigences techniques de sécurité pour les installations de biogaz (TRAS120) du ministère fédéral allemand de l’environnement. Selon les exigences, nous mettons en œuvre des volumes de stockage de 29 %, 33 %, 40 % et 50 %.
Structure du réservoir à double membrane
– Support en acier inoxydable (1.4571)
– Sous-construction : des sangles textiles mènent en forme d’étoile du support central à la paroi du réservoir, fixation tous les 80 cm sur le rail de serrage inférieur en acier inoxydable
– Membrane intérieure et extérieure en tissu polyester avec revêtement PVC et couverture de la membrane en PVC.
Construction robuste
L'interaction éprouvée des différents composants assure une stabilité maximale, même en cas de charges de vent et de neige élevées..
Délais de construction courts
Grâce à notre concept "à guichet unique", nous pouvons répondre de manière flexible et rapide aux souhaits individuels des clients et garantir des délais de livraison et de construction courts.
Matériaux de haute qualité
Pour nos solutions de stockage de gaz, nous utilisons des textiles techniques de haute qualité qui sont confectionnés sur notre site de Basse-Bavière avec les machines de production les plus récentes.
Construction
Membrane extérieure
Membrane intérieure
Système Airflow air entrant
Système Airflow évacuation de l‘air
Système de sangle
Anneau d‘ancrage en acier inoxydable
Tablier d‘évacuation de la pluie
Soufflerie avec clapet anti-retour
Clapet de régulation de la pression
Soupape de sécurité
Fenêtre de contrôle
Mesure du niveau de remplissage
Fixation sur réservoir en béton
Double serrage par adhérence en acier inoxydable avec fixation de sangle intégrée.
Membrane extérieure
Membrane intérieure
Sangle
Profils en acier inoxydable
Joints en caoutchouc cellulaire
Fixation sur réservoir en acier
Matériaux
Bâche PVC soudée à haute fréquence
Nos textiles techniques sont soudés à haute fréquence selon la norme DIN 18204-1. La surface est ainsi préservée, tandis que la température la plus élevée agit au niveau de la jointure et crée une liaison optimale.
Résistance aux intempéries
Pour les couvertures de réservoirs, nous utilisons des textiles techniques qui sont résistants aux UV, aux intempéries et aux gaz et traités contre les moisissures.
Types de tissus adaptés aux exigences
Différents types de tissus de haute qualité sont utilisés en fonction des exigences statiques et des conditions de pression.
Résistance au feu
Traités contre le feu, nos textiles techniques sont difficilement inflammables M2 (B1) et ne gouttent pas.
Haute résistance à la déchirure
Grâce au processus spécial de pré-étirage lors de la fabrication des bâches et à une très bonne adhérence des soudures, nos textiles garantissent une stabilité optimale de la surface.
Composants métalliques en acier inoxydable
Tous les composants métalliques tels que le poteau central, les raccords à vis et le système de fixation, sont en acier inoxydable résistant à la corrosion.

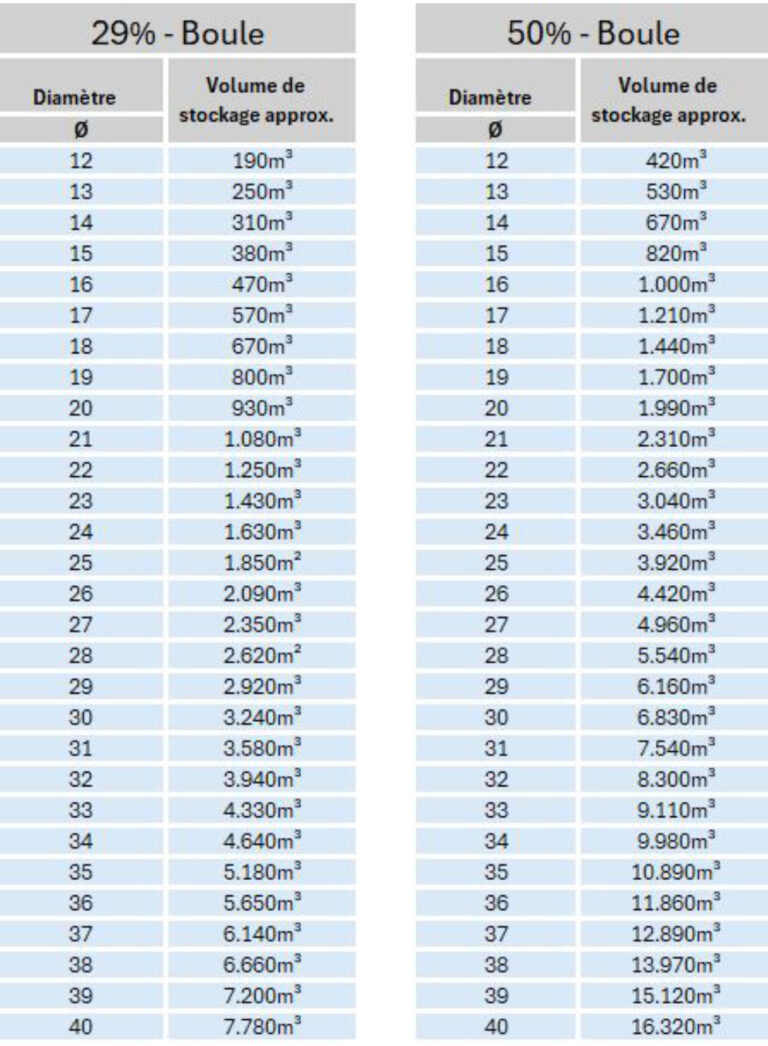

Volumes de stockage

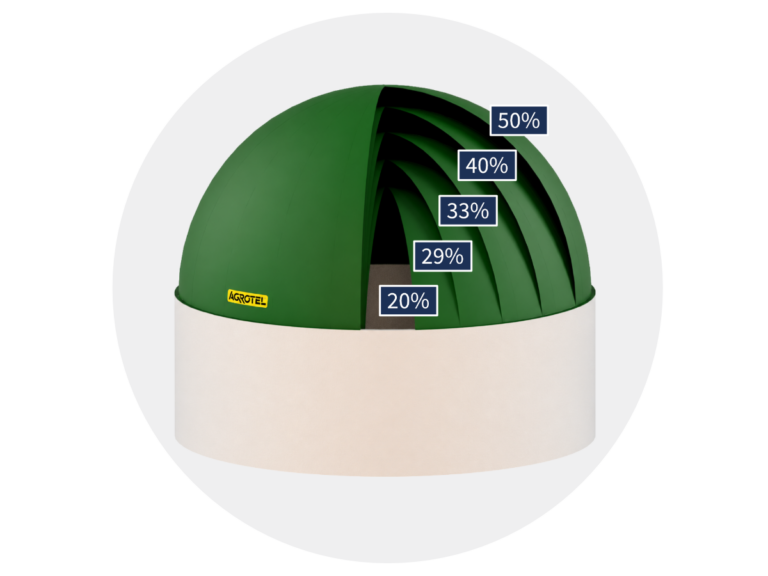

Volumes de stockage de 29 % à 50 % d’un hémisphère.
29 %
33 %
40 %
50 %
Système de Airflow
Variantes pour l’air entrant et sortant avec système Airflow ou solution de guidage de l’air.
Membrane extérieure
Système Airflow air entrant
Système Airflow évacuation de l’air
Membrane intérieure
Sous-construction en filet et sangle
Solutions de membranes intérieures
Exigences chimiques:
Membrane intérieure résistant à la graisse
Exigences termiques:
Revétement spécial / membrane intérieure isolé et Revêtement iso sandwich
Protection du béton
Protection du béton WireTarp pour la zone de gaz et la couronne du réservoir.
Solutions spéciales de strockage de gaz à double membrane
Grâce à notre expertise, nous développons et fabriquons des solutions individuelles pour
répondre à vos exigences. Différentes formes géométriques, des renforts statiques ou des
logos peuvent être incorporés.
Voici un extrait des solutions mises en oeuvre avec succès jusqu‘à présent :
» Réseau de câbles pour des pressions de service >30 mbar, même pour de très grands
réservoirs
» Solutions de conteneurs
» Membranes tronconiques
» Accumulateurs en forme de cigare
» Accumulateurs rectangulaires
Réservoir de 50 % 2850 m3, 35 mb de pression
Reservoir de 570 m3
Réservoir rectangulaire de 7000 m3
Réservoir de fer à cheval de 275 m3
Membranes extérieures pour
réservoirs de gaz
Références
Les réservoirs double membrane d’AGROTEL sont destinés à une utilisation dans le domaine de la technique environnementale, mais aussi à un usage industriel et commercial.
