    Behälterabdeckung mit Mittelstütze

    Das AGROTEL-Emissionsschutzdach ist eine hochwertige Lösung zur Schadgasreduzierung für Behälter mit großem Durchmesser.

    Gestützte Behälterabdeckung

    Dank der integrierten Mittelstütze kann das Emissionsschutzdach Behälter mit bis zu 40 m Durchmesser, und mehr, überspannen. Die hochwertige Konstruktion verspricht auch bei extremen Wetterverhältnissen Stabilität.

    Zuverlässiger Emissionsschutz

    Mit dem AGROTEL Emissionsschutzdach ist Ihr Behälter sicher abgedeckt. Ungewollte Gasaustritte werden vermieden.

    Sehr hohe Wind- und Schneelasten

    Durch das Zusammenspiel hochwertiger Materialkomponenten entsteht eine stabile Konstruktion, die hohen Lastwerten standhält.

    Behälterdurch-
    messer bis 40 m Standard

    Mit dem AGROTEL Emissionsschutzdach können groß dimensionierte Behälter für den gewerblichen oder landwirtschaftlichen Bereich problemlos abgedeckt werden.

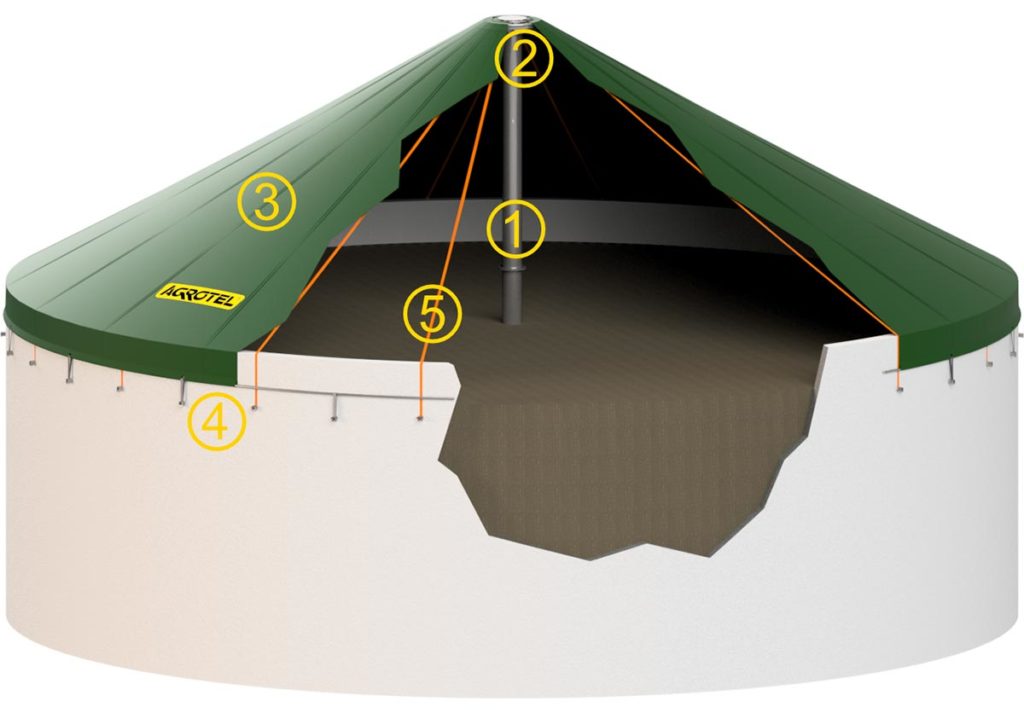

    Behälterabdeckung mit Mittelstütze: bis zu 40 m Durchmesser

    1 Edelstahl-Mittelstütze mit Krone
    2 Obere Gurtaufhängung (Krone)
    3 Gewebeverstärkte Kunststoffmembran
    4 Abspannung
    5 Gurtunterkonstruktion

    Konstruktion

    Edelstahl Mittelstütze mit Krone

    Durch die Fertigung aus Edelstahl ist die Mittelstütze gegen Korrosion geschützt und für einen langlebigen Einsatz gerüstet.

    Gewebeverstärkte Kunststoffmembran

    Je nach statischen Anforderungen wird ein passender Gewebetyp ausgewählt.

    Gurtunterkonstruktion mit Aufhängung

    Am oberen Ende der Mittelstütze befindet sich eine Stahlkrone, die als Gurtaufhängung dient. Die sternförmig nach außen gespannten Gurte gewährleisten die Stabilität für hohe Wind- und Schneelasten.

    Abspannung

    Mittels Ratschen und Spanngurten wird das in einen Hohlsaum eingelegte, äußere Rundrohr an der Behälterwand abgespannt.

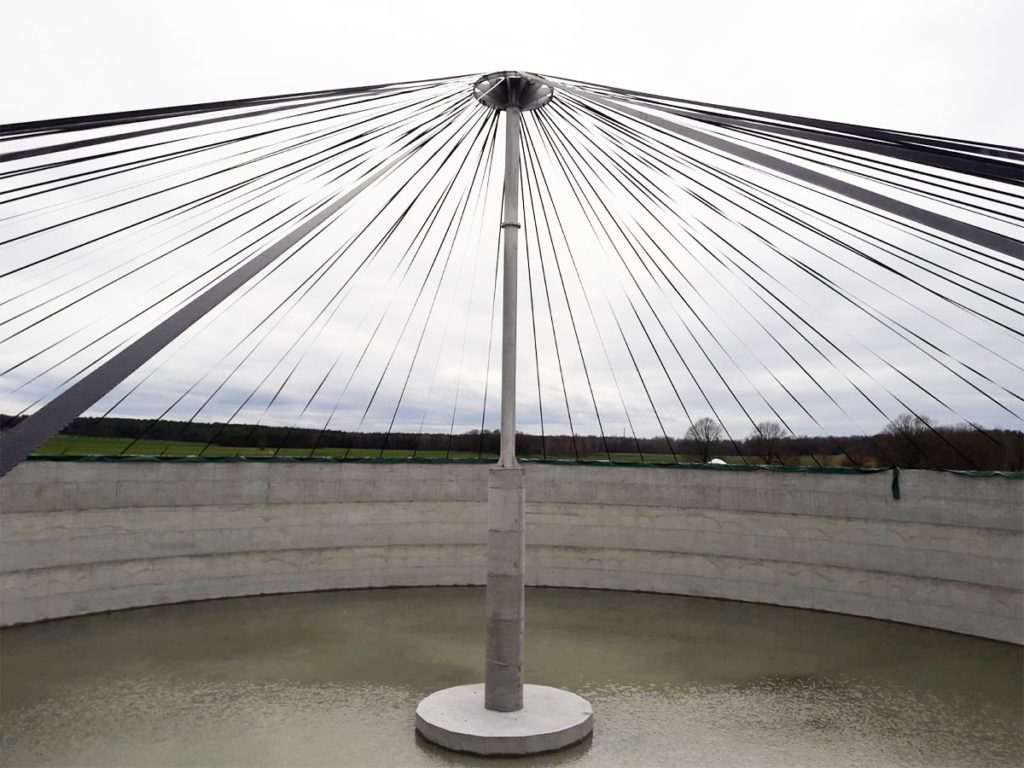

    Gurtunterkonstruktion

    Behälterdurchmesser: 40 m

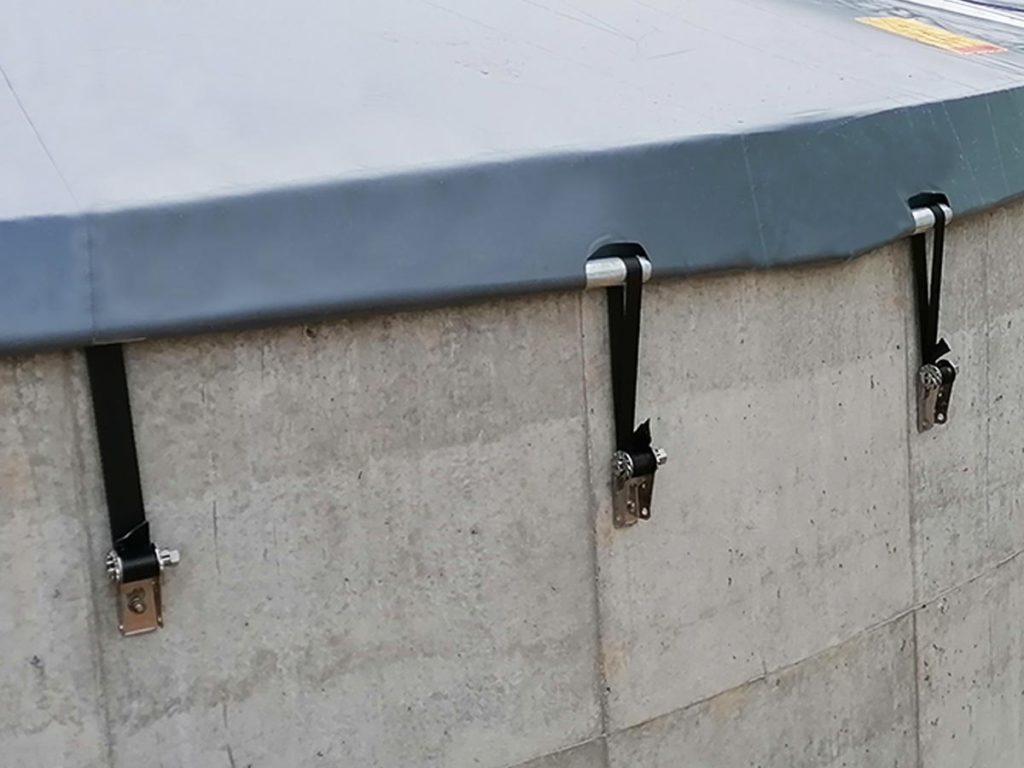

    Abspannung der Kunststoffmembran

    Ratschentechnik aus Edelstahl

    YouTube

    Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
    Mehr erfahren

    Video laden

    Video abspielen

    Materialien

    Witterungsbeständig

    Für Behälterabdeckungen verwenden wir technische Textilien, die UV-beständig, witterungsbeständig, gasbeständig und antischimmelbehandelt sind.

    Metallkomponenten aus Edelstahl

    Sämtliche Metallkomponenten wie Mittelstütze, Verschraubung und Befestigungstechnik sind aus korrosionsbeständigem Edelstahl gefertigt.

    Schwer entflammbar

    Unsere technischen Textilien sind feuerschutzbehandelt schwer entflammbar (B1) und nicht tropfend.

    Gewebetypen je nach Anforderung

    Die Auswahl unserer High-Tech Membranen erfolgt je nach statischen und betriebsbedingten Anforderungen.

    Membranen für das Emissionsschutzdach mit Mittelstütze

    Hellgrau

    Ähnlich RAL 7038
    Polyestergewebe mit PVC-Beschichtung

    Dunkelgrau

    Ähnlich RAL 7012
    Polyestergewebe mit PVC-Beschichtung

    Moosgrün

    Ähnlich RAL 6005
    Polyestergewebe mit PVC-Beschichtung

    Referenzen

    Haupteinsatzgebiet der AGROTEL Behälterabdeckungen mit Mittelstütze sind Biogasanlagen und Lagerbehälter für Landwirtschaft und Industrie.
